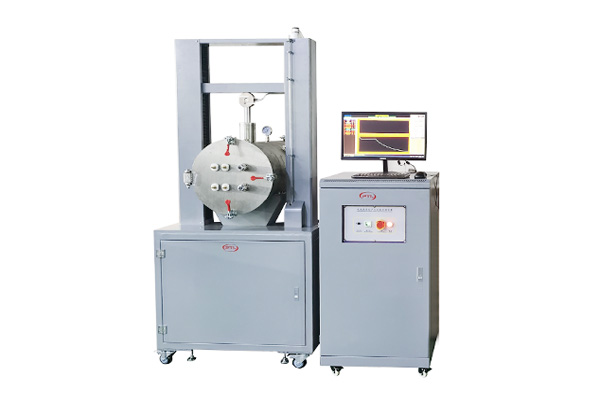

產品名稱：電池?zé)崾Э禺a(chǎn)氣分析實驗裝置
產品型號：GX-3020-400
產品用途：電芯熱產氣分析實驗裝置是模擬對電池殼壁加熱的方式，對蓄電池進行熱傳導，作為放熱的方式，設備通過大功率高溫線與發熱板結合的方式，對不同類型的電池，如圓柱形電池，方形電池進行熱傳導。在熱傳導的同時采集電池表面的溫度變化數據，以溫度和電壓的變化值作為判定熱失控的條件。
一、產品名稱：電池?zé)崾Э禺a(chǎn)氣分析實驗裝置
二、產品型號：GX-3020-400
三、產品用途：電芯熱產氣分析實驗裝置是模擬對電池殼壁加熱的方式，對蓄電池進行熱傳導，作為放熱的方式，設備通過大功率高溫線與發熱板結合的方式，對不同類型的電池，如圓柱形電池，方形電池進行熱傳導。在熱傳導的同時采集電池表面的溫度變化數據，以溫度和電壓的變化值作為判定熱失控的條件。
（一）觸發方式：加熱觸發 | |
加熱通道 | 1通道,加熱片、加絲各使用一個加熱通道,加熱輸出電壓可調 |
加熱方式 | 發熱片加熱適用于電芯產氣裝置 |
發熱介質 | 發熱片 |
加熱溫度范圍 | 常溫+10℃~ 400℃ |
伴升溫速率 | 25℃/MIN |
加熱功率 | 單通道最小功率∶3000W |
溫度分辯率 | 0.1℃ |
溫度穩定度 | 0.5℃ |
加熱片 | 加熱片∶300mm×350mm |
保溫裝置 | 無熔絲開關、超溫保護開關、瓷質保險絲 |
測試電池數量 | 每次只測試一個電池 |
控制方式 | PC控制 |
控制形成與終止條件 | a. 觸發對象產生電壓降，且下降值超過初始電壓的25%； b. 監測點溫度達到制造商規定的最高工作溫度； c. 監測點的溫升速率dT/dt≥1℃/s，且持續3s以上。 d. 以上a)+c) 或b)+c) 條件發生時，判定電也單體發生熱失控 e. 加熱過程中及加熱結束1h 內， 如果發生起炎、爆炸現象，試驗應終止并判定為發生熱失控。 |
通訊接口 | 485通訊 |
（二）觸發方式：針刺觸發 | |
控制方式 | 計算機控制，可連接電腦進行控制，能量化單獨或整體實現出力值、位移量、電壓、溫度之間的測試過程變化曲線圖，操作界面簡潔易操作，性能穩定可靠；具有手動和自動（上位機操作）兩種操作模式；設備主體與控制臺分離，可遠程操控，操作人員遠離測試區域，最大限的保護測試人員的安全； |
.驅動方式： | 伺服電機驅動； |
壓力控制： | 電機控制； |
針刺力范圍： | 1kN~50kN可調； |
測量范圍： | 0.5%～100% 全程不分檔; |
力值分辨率： | ±1/500,000 |
力量顯示：； | 高精度壓力傳感器并通過觸摸屏顯示 |
穿刺方向： | 電池厚度方向（即300mm 方向） |
針刺行程： | 300mm （不含針刺夾具）； |
位移控制精度: | ±0.1mm; |
位移分辨率: | 0.01mm; |
針刺速度： | 0.1~40mm/s； |
速度控制精度 | 0.5%F.S. |
針刺測試時間： | 0～99H/99M/99S內可任意設定 |
針刺方向: | 單體電池：從垂直于蓄電池極板（片）的方向貫穿（鋼針停留在蓄電池中），觀察1小時； 電池模塊：從垂直于蓄電池極板的方向，直至貫穿3個單體蓄電也（鋼針停留在蓄電池中），觀察1小時 |
針刺頭形式 | 針刺用鋼針，單針式與三針式采用插銷式結構，方便更換 22.1 .單針式：單體用鋼針Φ3mm ~Φ8mm的耐高溫鋼針（針尖角度45°~60°，針的表面光潔、無銹蝕、氧化層及油污），針長根據客戶要求指定（如100mm）,各2套，共12支。 22.2 .模組用針：鋼針直徑單針式Φ6mm ~ Φ10mm的耐高溫鋼針（針尖角度45°~60°，針的表面光潔、無銹蝕、氧化層及油污），針長根據電池模組尺寸而定（如100mm），各2套，共10支。 |
試樣夾持方式： | 手動夾持； |
設備使用電源 | 3∮，AC380V±10﹪，50Hz，10A |
設備功率 | 4KW |
外部使用氣源 | 0.6~0.8 MPA (由客戶自備） |
設備總重 | 約800KG |

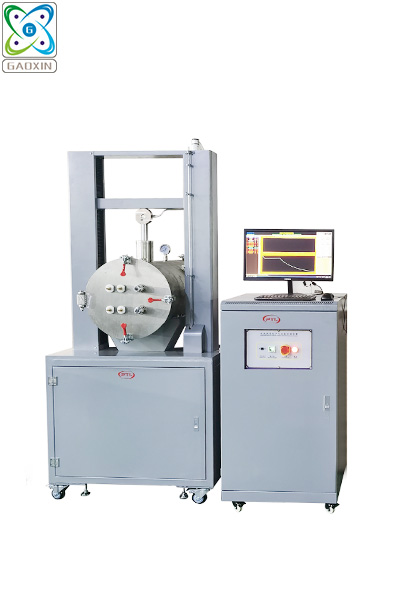

產品名稱：電池?zé)崾Э禺a(chǎn)氣分析實驗裝置
產品型號：GX-3020-400
產品用途：電芯熱產氣分析實驗裝置是模擬對電池殼壁加熱的方式，對蓄電池進行熱傳導，作為放熱的方式，設備通過大功率高溫線與發熱板結合的方式，對不同類型的電池，如圓柱形電池，方形電池進行熱傳導。在熱傳導的同時采集電池表面的溫度變化數據，以溫度和電壓的變化值作為判定熱失控的條件。
微信二維碼
服務熱線：400-691-6318
聯系電話：0769-23176684
在線Q Q：2850181809
一、產品名稱：電池?zé)崾Э禺a(chǎn)氣分析實驗裝置
二、產品型號：GX-3020-400
三、產品用途：電芯熱產氣分析實驗裝置是模擬對電池殼壁加熱的方式，對蓄電池進行熱傳導，作為放熱的方式，設備通過大功率高溫線與發熱板結合的方式，對不同類型的電池，如圓柱形電池，方形電池進行熱傳導。在熱傳導的同時采集電池表面的溫度變化數據，以溫度和電壓的變化值作為判定熱失控的條件。
（一）觸發方式：加熱觸發 | |
加熱通道 | 1通道,加熱片、加絲各使用一個加熱通道,加熱輸出電壓可調 |
加熱方式 | 發熱片加熱適用于電芯產氣裝置 |
發熱介質 | 發熱片 |
加熱溫度范圍 | 常溫+10℃~ 400℃ |
伴升溫速率 | 25℃/MIN |
加熱功率 | 單通道最小功率∶3000W |
溫度分辯率 | 0.1℃ |
溫度穩定度 | 0.5℃ |
加熱片 | 加熱片∶300mm×350mm |
保溫裝置 | 無熔絲開關、超溫保護開關、瓷質保險絲 |
測試電池數量 | 每次只測試一個電池 |
控制方式 | PC控制 |
控制形成與終止條件 | a. 觸發對象產生電壓降，且下降值超過初始電壓的25%； b. 監測點溫度達到制造商規定的最高工作溫度； c. 監測點的溫升速率dT/dt≥1℃/s，且持續3s以上。 d. 以上a)+c) 或b)+c) 條件發生時，判定電也單體發生熱失控 e. 加熱過程中及加熱結束1h 內， 如果發生起炎、爆炸現象，試驗應終止并判定為發生熱失控。 |
通訊接口 | 485通訊 |
（二）觸發方式：針刺觸發 | |
控制方式 | 計算機控制，可連接電腦進行控制，能量化單獨或整體實現出力值、位移量、電壓、溫度之間的測試過程變化曲線圖，操作界面簡潔易操作，性能穩定可靠；具有手動和自動（上位機操作）兩種操作模式；設備主體與控制臺分離，可遠程操控，操作人員遠離測試區域，最大限的保護測試人員的安全； |
.驅動方式： | 伺服電機驅動； |
壓力控制： | 電機控制； |
針刺力范圍： | 1kN~50kN可調； |
測量范圍： | 0.5%～100% 全程不分檔; |
力值分辨率： | ±1/500,000 |
力量顯示：； | 高精度壓力傳感器并通過觸摸屏顯示 |
穿刺方向： | 電池厚度方向（即300mm 方向） |
針刺行程： | 300mm （不含針刺夾具）； |
位移控制精度: | ±0.1mm; |
位移分辨率: | 0.01mm; |
針刺速度： | 0.1~40mm/s； |
速度控制精度 | 0.5%F.S. |
針刺測試時間： | 0～99H/99M/99S內可任意設定 |
針刺方向: | 單體電池：從垂直于蓄電池極板（片）的方向貫穿（鋼針停留在蓄電池中），觀察1小時； 電池模塊：從垂直于蓄電池極板的方向，直至貫穿3個單體蓄電也（鋼針停留在蓄電池中），觀察1小時 |
針刺頭形式 | 針刺用鋼針，單針式與三針式采用插銷式結構，方便更換 22.1 .單針式：單體用鋼針Φ3mm ~Φ8mm的耐高溫鋼針（針尖角度45°~60°，針的表面光潔、無銹蝕、氧化層及油污），針長根據客戶要求指定（如100mm）,各2套，共12支。 22.2 .模組用針：鋼針直徑單針式Φ6mm ~ Φ10mm的耐高溫鋼針（針尖角度45°~60°，針的表面光潔、無銹蝕、氧化層及油污），針長根據電池模組尺寸而定（如100mm），各2套，共10支。 |
試樣夾持方式： | 手動夾持； |
設備使用電源 | 3∮，AC380V±10﹪，50Hz，10A |
設備功率 | 4KW |
外部使用氣源 | 0.6~0.8 MPA (由客戶自備） |
設備總重 | 約800KG |
